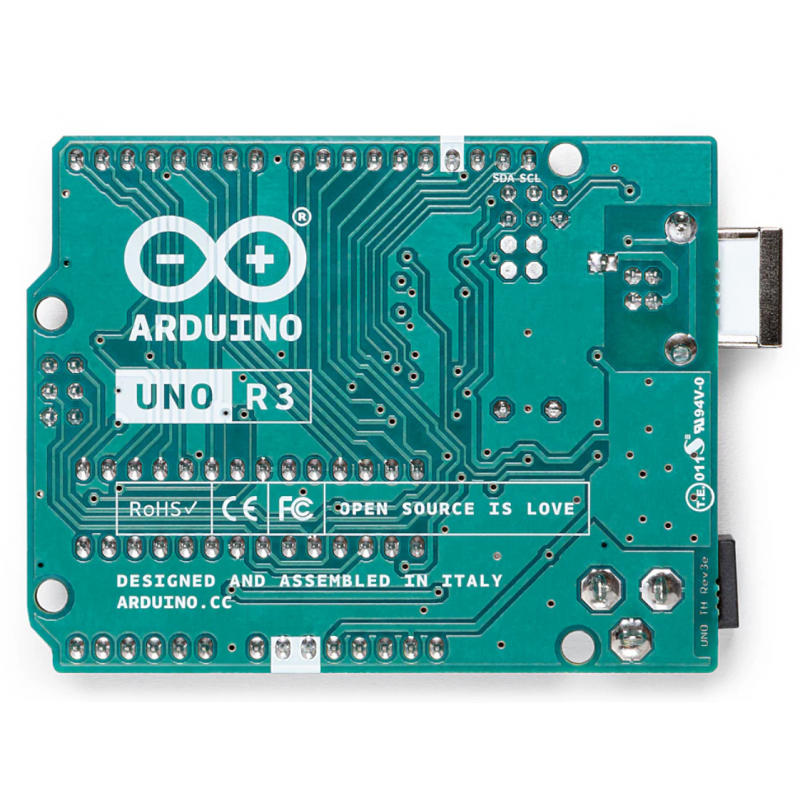

Arduino Uno Rev3
De Arduino UNO is de beste kaart om te beginnen met elektronica en coderen. Als dit de eerste keer is dat u met dit platform werkt, is de UNO de meest robuuste kaart om mee te beginnen. De UNO is de meest gebruikte en best gedocumenteerde kaart van de hele Arduino-familie.
De Arduino Uno-kaart is een microcontroller gebaseerd op de ATmega328P (datasheet). Ze beschikt over 14 digitale in-/uitgangspinnen (waarvan 6 als PWM-uitgangen kunnen worden gebruikt), 6 analoge ingangen, een keramische resonator van 16 MHz (CSTCE16M0V53-R0), een USB-aansluiting, een voedingsaansluiting, een ICSP-connector en een resetknop. Ze bevat alles wat nodig is om de microcontroller te laten werken: je hoeft haar alleen met een USB-kabel op een computer aan te sluiten of te voeden via een AC/DC-adapter of een batterij om te beginnen. Je kunt naar hartenlust experimenteren met je Uno zonder je al te veel zorgen te maken dat je iets stukmaakt. In het slechtste geval kun je de chip voor een paar dollar vervangen en opnieuw beginnen.
Technische specificaties
Microcontroller ATmega328P
Werkspanning 5V
Ingangsspanning (aanbevolen) 7-12V
Ingangsspanning (limiet) 6-20V
Digitale I/O-pinnen 14 (waarvan 6 PWM-uitvoer bieden)
PWM-pinnen 6
Analoge ingangen 6
DC-stroom per I/O-pin 20 mA
DC-stroom voor de 3,3V-pin 50 mA
Flashgeheugen 32 KB (ATmega328P), waarvan 0,5 KB gebruikt door de bootloader
SRAM 2 KB (ATmega328P)
EEPROM 1 KB (ATmega328P)
Kloksnelheid 16 MHz
LED_BUILTIN 13
Lengte 68,6 mm
Breedte 53,4 mm
Gewicht 25 g
Datasheet
